Сервис-провайдеры

Сервис-провайдеры отвечают за предоставление пользователям:

• сервисов и приложений, размещенных на платформах виртуализации
• доступа к постоянным физическим и (или) виртуальным машинам, назначенных конкретным пользователям через назначение IP-адресов

Типы поддерживаемых сервис-провайдеров:

• платформа виртуализации Numa vServer
• провайдер машин со статическим IP

Провайдер Numa vServer#

В данном примере будет создан сервис-провайдер на основе доверенной системы серверной виртуализации Numa vServer. Пользовательские сервисы будут представлять собой виртуальные рабочие столы и виртуальные приложения, основанные на шаблонах виртуальной машины, развернутых в Numa vServer.

Создание сервис-провайдера#

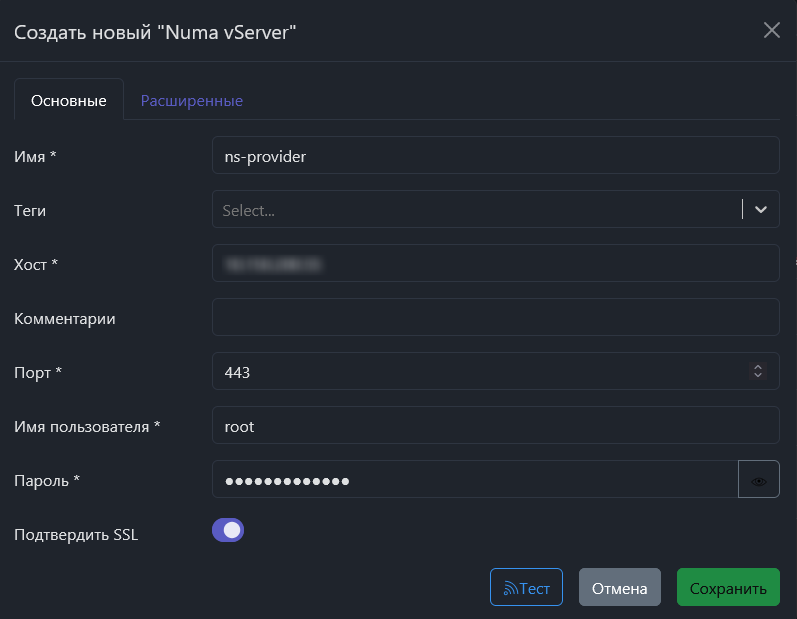

1. Нажмите Создать → Numa vServer

2. Заполните форму создания сервис-провайдера:

   ОсновныеРасширенные

   • Имя* – будет отображаться в списке сервис-провайдеров
   • Теги – для добавления тега введите в поле значение и нажмите Enter. Далее по тегам можно осуществлять поиск по сервис-провайдерам
   • Хост* – введите имя хоста или IP-адрес Numa vServer
   • Комментарии – примечание к создаваемому сервис-провайдеру
   • Порт* – введите порт сервера
   • Имя пользователя* – пользователь Numa vServer с правами администратора
   • Пароль* – пароль пользователя Numa vServer с правами администратора
   • Подтвердить SSL – при активации будет выполнена принудительная проверка SSL-сертификата



   • Одновременное создание* – максимальное количество одновременно создаваемых пользовательских сервисов (по умолчанию 30)
   • Одновременное удаление* – максимальное количество одновременно удаляемых пользовательских сервисов (по умолчанию 15)
   • Диапазон MAC-адресов для созданных рабочих столов* – диапазон MAC-адресов, которые будут использоваться пользовательскими сервисами. При нажатии на генерируются случайные диапазоны
   • Резервный хост – имя хоста или IP-адрес резервного Numa vServer, который будет использован при сбое основного Numa vServer



3. С помощью кнопки Тест вы можете протестировать и убедиться в успешности подключения к сервис-провайдеру Numa vServer

4. Нажмите Сохранить

После подключения сервис-провайдера необходимо создать сервисы по разворачиванию пользовательских сервисов – виртуальных рабочих столов, виртуальных приложений (Связанные клоны Numa) и станционарных машин (Стационарные машины Numa).

Связанные клоны Numa#

Этот тип сервиса предназначен для создания виртуальных рабочих столов и виртуальных приложений.

Порядок создания сервиса:

1. Нажмите рядом с сервис-провайдером



2. Перейдите во вкладку Сервисы

3. Нажмите Создать → Связанные клоны Numa

4. Заполните форму создания сервиса:

   ОсновныеРасширенныеМашина

   • Теги – для добавления тега введите в поле значение и нажмите Enter. Далее по тегам можно осуществлять поиск по сервисам
   • Имя* – имя сервиса
   • Комментарии – примечание к создаваемому сервису
   • Хранилище* – общее хранилище, в котором будут храниться виртуальные рабочие столы
   • Зарезервированное место* – минимальное свободное место в хранилище под рабочие столы
   • Базовое имя* – имя, которое будет задано создаваемым клонам
   • Длина имени* – размер числовой части имен создаваемых клонов

   Например, при указании базового имени Service и длины имени 3, клоны будут иметь имя Service001, Service002 и т.д.



   • Метод подсчета сервисов – тип подсчета пользовательских сервисов для расчета достижения максимального количества:
     • Стандартный – учитывает только сервисы в статусе creating и running
     • Консервативный – учитывает все сервисы, в том числе в статусе waiting for delete и deleting
   • Удалить найденные дубликаты – параметр проверяет наличие пользовательских сервисов (ВМ) с одинакомыми MAC-адресами и (или) именем при инициализации сервиса. Если найдены – дубликат удаляется
   • Продолжать при ошибке – при возникновении ошибок во время публикации пользовательский сервис удаляется. Данный параметр позволяет просто остановить публикацию, без перевода в статус Ошибка и последующего удаления
   • Сначала попробовать SOFT Shutdown – при возникновении ошибки система сначала пробует остановить процессы на ВМ и выключить ее. Это обеспечивает целостность информации на ВМ
   • Вернуть обратно в кэш – данный параметр связан с менеджером ОС. Если в настройках менеджера ОС для параметра Действие при выходе из системы выбрано значение Удалить сервис, то возможны два варианта действий:
     • Нет. Никогда не возвращать обратно в кэш – пользовательский сервис действительно будет удален при выходе из системы
     • Да. Попытаться вернуть в кэш – пользовательский сервис при выходе из системы будет возвращен в кэш

   • Базовая машина* – преднастроенная виртуальная машина (шаблон) в Numa vServer, на основе которой будут созданы клоны
   • Сети* – сеть, используемая виртуальной машиной
   • Память* – значение ОЗУ, выделенная машине (в МБ)
   • Shadow memory* – значение множителя теневой памяти (используйте с осторожностью). Пример применения: при выделении 8 ГБ памяти для ВМ и значением множителя 1,5 гипервизор зарезервирует примерно 12 ГБ памяти

   Подсказка

   Во вкладке Машина отображаются виртуальные машины, преднастроенные в сервис-провайдере Numa vServer



5. Нажмите Сохранить

Стационарные машины Numa#

Провайдер машин со статическим IP#

Провайдер машин со статическим IP предназначен для предоставления доступа к заранее подготовленным физическим и (или) виртуальным машинам с постоянным IP-адресом, и в отличие от сервис-провайдера Numa vServer назначает машины пользователям без их публикации (автоматического создания), тем самым не выполняет действия по управлению жизненным циклом машин (создание, удаление).

Для настройки данного типа провайдера администратор формирует список доступных машин, указывая для каждой из них IP-адрес и другие необходимые параметры подключения. При обращении пользователя Numa VDI выбирает свободную машину из списка или назначает заранее закрепленную за пользователем машину (в зависимости от конфигурации сервиса), после чего предоставляет параметры подключения.

Рекомендуемые сценарии использования провайдера машин со статическим IP-адресом:

• организация терминального доступа (см. Статический одиночный IP-адрес)
• организация доступа к пулу машин (см. Статический множественный IP-адрес)

Создание провайдера машин со статическим IP#

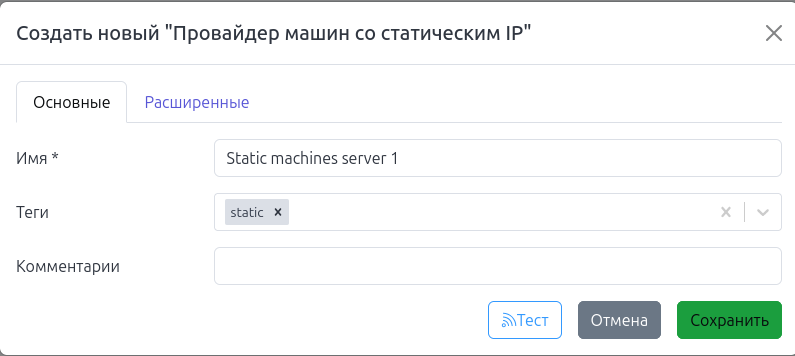

1. Нажмите Создать → Провайдер машин со статическим IP

2. Заполните форму создания сервис-провайдера:

   ОсновныеРасширенные

   • Имя* – будет отображаться в списке сервис-провайдеров
   • Теги – для добавления тега введите в поле значение и нажмите Enter. Далее по тегам можно осуществлять поиск по сервис-провайдерам
   • Комментарии – примечание к создаваемому сервис-провайдеру



   • Расширенная конфигурация* – позволяет использовать механизм Wake-on-LAN для физических компьютеров. При попытке подключения пользователя сервер OpenUDS сможет отправить WoL-пакет, чтобы включить выключенный компьютер (при условии, что оборудование и сеть поддерживают WoL и он настроен на целевой машине).

3. С помощью кнопки Тест вы можете протестировать и убедиться в успешности подключения к сервис-провайдеру Numa vServer

4. Нажмите Сохранить

После подключения сервис-провайдера необходимо создать сервисы предоставления доступа к физическим/виртуальным машинам по IP-адресам.

Статический одиночный IP-адрес#

Данный тип сервиса предназначен для обеспечения терминального доступа пользователей. При терминальном доступе несколько пользователей работают на одном сервере, но каждый в своем изолированном пользовательском сеансе.

В данном примере будет создан провайдер для терминального доступа для подключения к виртуализированному приложению по транспортному протоколу X2Go.

Порядок создания сервиса:

1. Нажмите рядом с сервис-провайдером
2. Перейдите во вкладку Сервисы

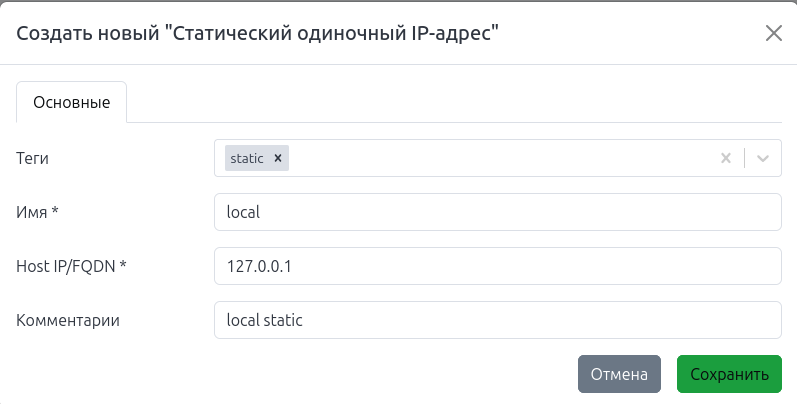

3. Нажмите Создать → Статический одиночный IP-адрес

4. Заполните форму создания сервиса:

   • Теги – для добавления тега введите в поле значение и нажмите Enter. Далее по тегам можно осуществлять поиск по сервисам
   • Имя* – имя сервиса
   • HOST IP/FQDN* – IP или FQDN машины. Поле может содержать MAC-адрес машины, идущий после IP/FQDN через ";" (например, 127.0.0.1;00:1A:2B:3C:4D:5E)
   • Комментарии – примечание к создаваемому сервису



5. Нажмите Сохранить

Настройка терминального доступа#

После создания сервиса выполните следующие действия для настройки терминального доступа:

1. Создайте транспорт X2Go. Укажите тип графической оболочки который будет использоваться в параметре Экран (если нужен доступ к рабочему столу, то поле Application оставить пустым или указать путь до приложения, которое будет открыто при подключении (например, /usr/bin/gimp))
2. На целовой машине установите Numa Agent (при установке выбрать версию для статических машин) и зарегистрируйте адрес брокера в меню конфигурации (Поле Токен можно оставить пустым)
3. На целевой машине установите и запустите x2goserver

4. Создайте сервис-пул:

   • выберите в качестве базового сервиса созданный ранее сервис
   • параметры во вкладке Доступность можно оставить без изменений. Так как публикация для данного типа сервис-провайдера не требуется, за ограничение количества пользователей и предоставляемых сервисов будут отвечать прикрепленные к сервис-пулу группы пользователей
   • привяжите к сервис-пулу созданный ранее транспорт X2Go и группы пользователей

5. При подключении к терминальному серверу привязанные сервисы будут отображаться следующим образом:

Статический множественный IP-адрес#

Управление сервис-провайдером#

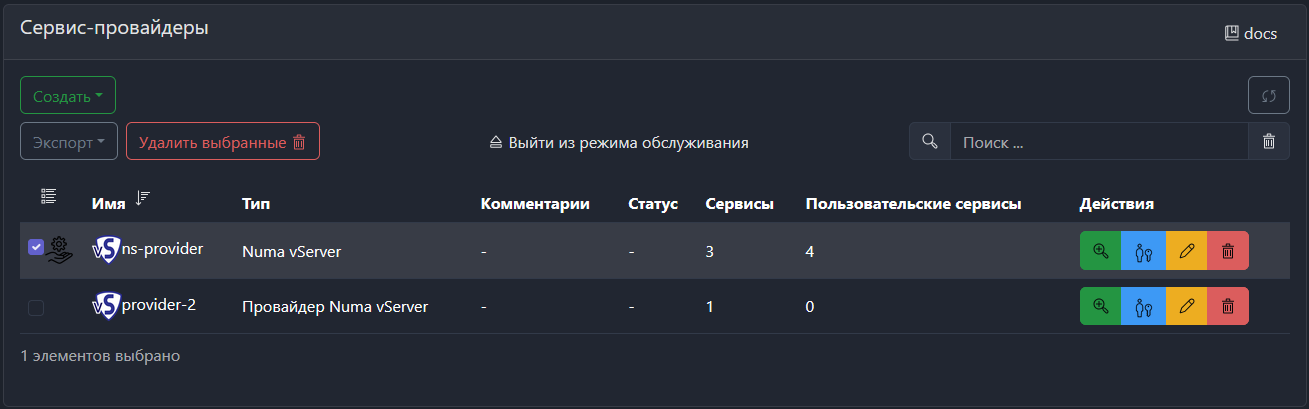

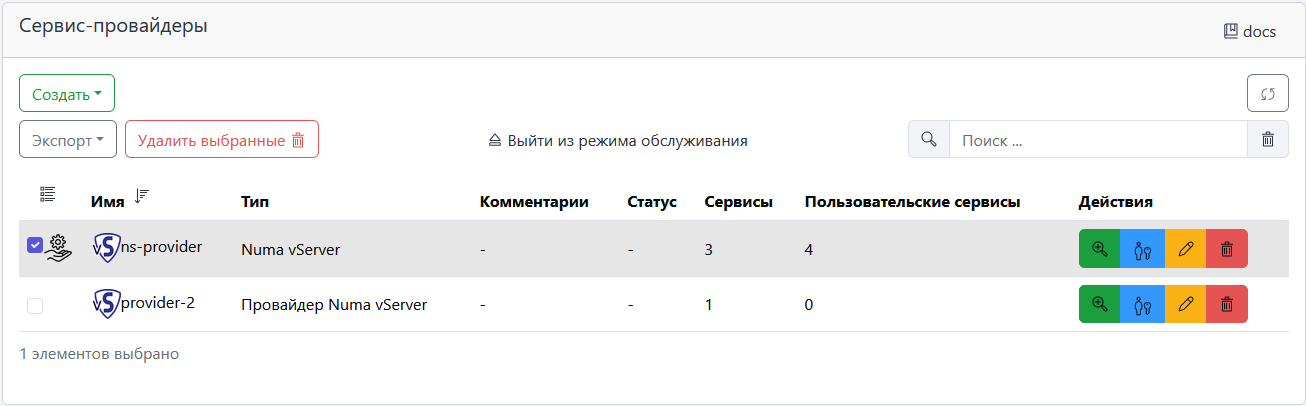

Детальная информация о сервис-провайдере#

Для просмотра детальных сведений о сервис-провайдере нажмите :

• Во вкладке Общее приведена вся информация, указанная при создании сервис-провайдера
• Вкладка Сервисы предназначена для просмотра информации и управления сервисами: создание, редактирование, удаление, управление разрешениями пользователей
• Вкладка Использование содержит информацию обо всех сервисах и пользовательских сервисах, созданных в них:
  • Доступ – дата и время доступа к сервису
  • Владелец – пользователь и аутентификатор, назначенные сервису в формате user@authenticator. Если он пустой, это означает, что сервис не был назначен ни одному пользователю и доступен в кэше
  • Сервис – название сервиса, созданного и принадлежащего сервис-провайдеру
  • Пул – название сервис-пула, к которому принадлежит сервис
  • Unique ID – MAC-адрес пользовательского сервиса
  • IP – IP-адрес пользовательского сервиса
  • Дружественное имя – название пользовательского сервиса, сгенерированное Numa VDI
  • IP отправителя – IP-адрес клиента, обращающегося к пользовательскому сервису
  • Хост отправителя – DNS-имя клиента соединения, который обращается к пользовательскому сервису. Если вы не можете получить доступ к этому имени, будет указан ваш IP-адрес
  • Для удаления необходимо выбрать одну или несколько пользовательских сервисов и нажать
• Во вкладке Логи фиксируются события о любой возможной проблеме, возникшей в сервис-провайдере

Редактирование сервис-провайдера#

Для редактирования сервис-провайдера нажмите , внесите необходимые изменения и нажмите Сохранить.

Настройка разрешений#

Для настройки разрешений пользователям с ролью Штатный сотрудник к сервис-провайдеру нажмите .

Удаление сервис-провайдера#

Для удаления сервис-провайдера необходимо сначала удалить все созданные сервис-пулы в нем, далее базовые сервисы в сервис-провайдере. Только после этого сервис-провайдер будет доступен для удаления.

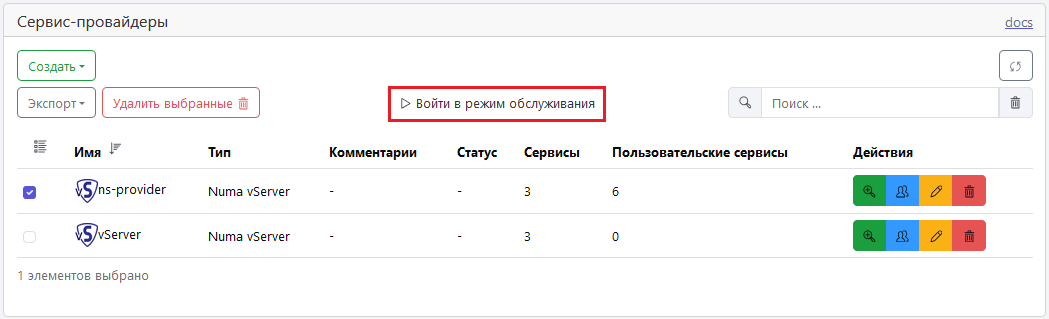

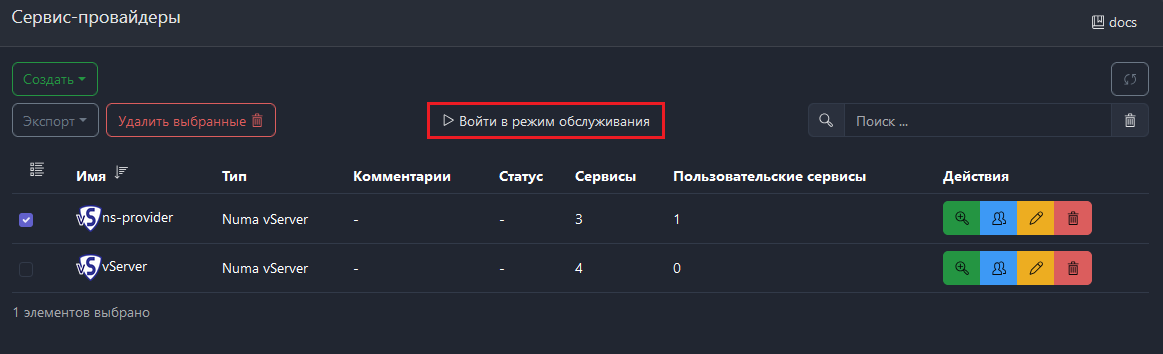

Режим обслуживания#

Функция Войти в режим обслуживания доступна при выборе сервис-провайдера. Режим обслуживания позволяет приостановить все операции, совершенные и совершаемые в Numa VDI для выбранного сервис-провайдера. Все сервис-пулы, развернутые на выбранном сервис-провайдере, перейдут в статус «На техническом обслуживании». Запуск публикаций и подключение к пользовательским сервисам будут недоступны.

Рекомендуется перевести сервис-провайдер в режим обслуживания на случай потери связи с ним или для приостановки на техническое обслуживание.
